Circuiteria di Potenza
La parte principale del saldatore è la parte di potenza.
USB PD

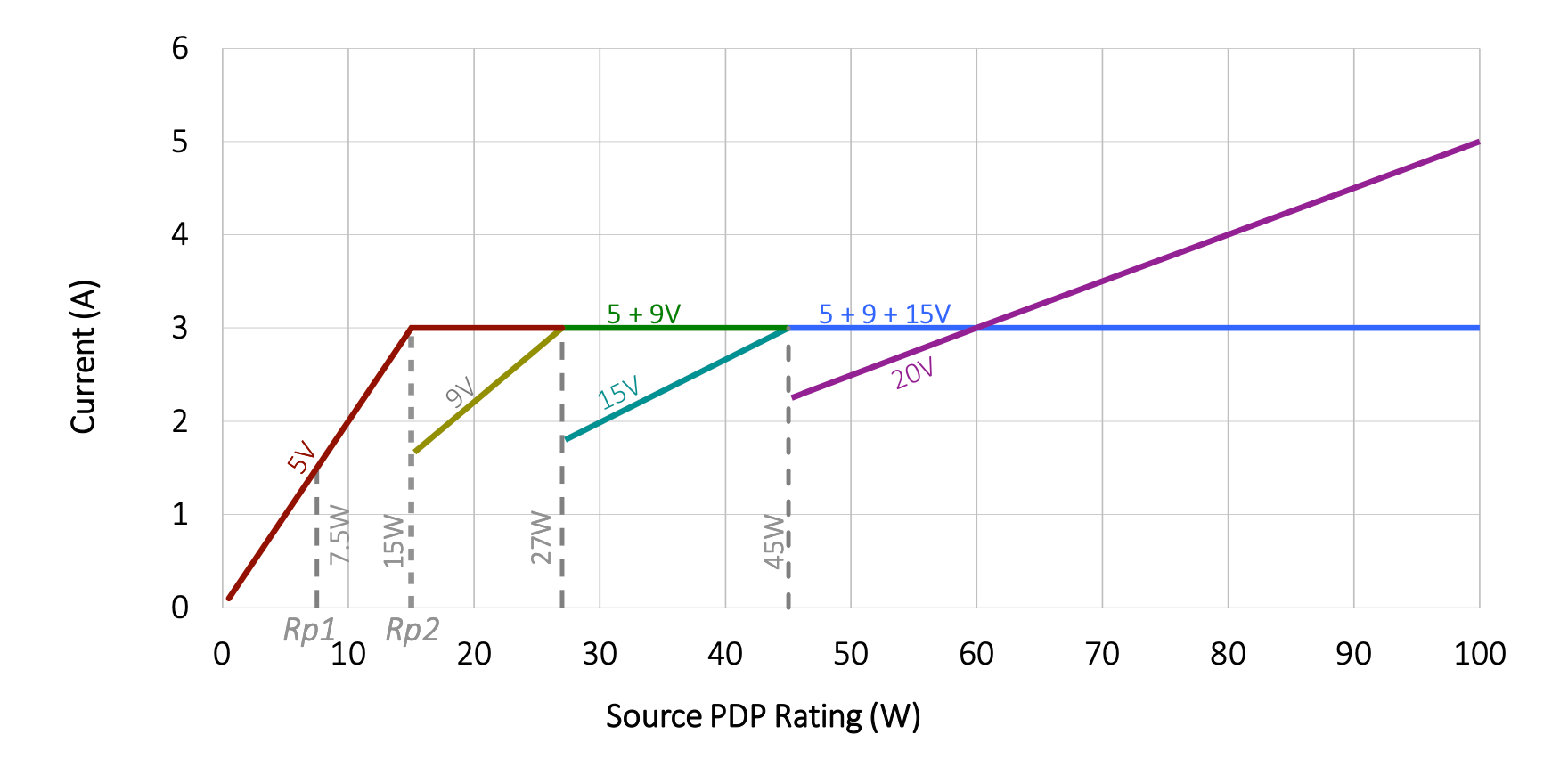

Lo standard USB PD e EPR permette potenze di uscita fino a 280W, il problema è che l'aumento di potenza viene ottenuto solamente con un aumento di tensione, mantenendo la corrente massima a 5A:
Quindi per mantenere la potenza di ingresso al di sotto del rating dell'alimentatore è necessario mantenere la corrente al di sotto dei 5A, superare i 5A (o poco più) manderebbe l'alimentatore in protezione spengendolo.
La maggior parte dei saldatori commerciali USB non hanno nessun tipo di filtraggio, invece usano diversi trucchi:
- Punte non standard a 5Ohm, come il Sequre S99.
- Switching molto veloce.
- Limitano la tensione di ingresso per rimanere sotto al limite di corrente, limitando anche la potenza.
- Se ne fregano il cazzo e sperano che l'alimentatore se ne freghi anch'esso.
Altri Saldatori
È comodo confrontare altri saldatori USB-C e vedere come funzionano.
Pinecil V2
Link alla wiki, schema elettrico.
Alientek T80P
Teardown, issue di IronOS con foto e lista componenti.
Miniware TS21
Teardown, issue di IronOS con componenti.
Sequre S60P
Teardown e dettagli dei componenti, discusione su IronOS.
